避免使用玻璃鋼鹽酸罐滲漏的方法及檢測樹脂含量的試驗步驟

避免使用玻璃鋼鹽酸罐出現(xiàn)滲漏現(xiàn)象的方法及檢測樹脂含量的試驗步驟

一、避免使用玻璃鋼鹽酸罐出現(xiàn)滲漏現(xiàn)象的方法

玻璃鋼鹽酸罐正常使用時怎么避免出現(xiàn)滲漏的現(xiàn)象，我們大家要怎么去做好這個問題的防范，下面就詳細的教給大家這個方法，希望大家可以認識到這些問題。

玻璃鋼鹽酸罐是眾多玻璃鋼制品中的一種，其是由樹脂和玻璃纖維纏繞而成的一種新型罐體，其耐腐蝕，高強度，使用壽命長。但是雖然很多人都知道，玻璃鋼鹽酸罐中含有樹脂的成分，然而并不曉得含量是多少。

避免使用玻璃鋼鹽酸罐出現(xiàn)滲漏現(xiàn)象的方法

玻璃鋼鹽酸罐在使用過程時有時會出現(xiàn)滲漏的現(xiàn)象，滲漏的地方往往出現(xiàn)在組裝接縫的地方，出現(xiàn)這樣的原因就是玻璃鋼在組裝時沒有達標所導(dǎo)致的。玻璃鋼鹽酸罐在組裝時，應(yīng)該將封頭、底與筒體內(nèi)襯對接好。而且在組裝時應(yīng)該在搭接內(nèi)襯的地方裝置組裝環(huán)，以此來確保對接處的平裝，還要對連接處內(nèi)外打磨，打磨的寬度不要小于300mm，之后用玻纖氈、玻璃纖維布和樹脂處置接縫。

玻璃鋼鹽酸罐在組裝完后，使用過程中，我們平時還要注意保養(yǎng)工作，現(xiàn)在什么產(chǎn)品都有磨損，只有組裝好，外加經(jīng)常的保養(yǎng)工作，才是玻璃鋼鹽酸罐保持性能的長久方法。

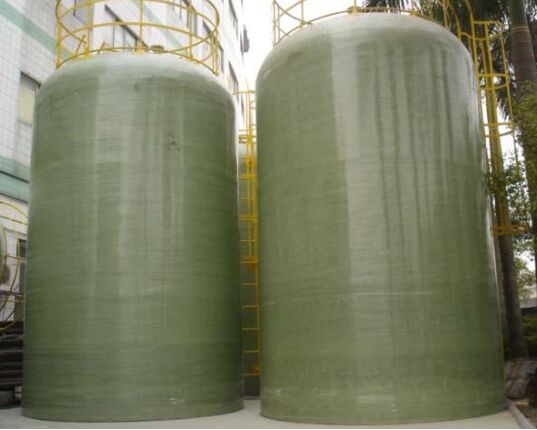

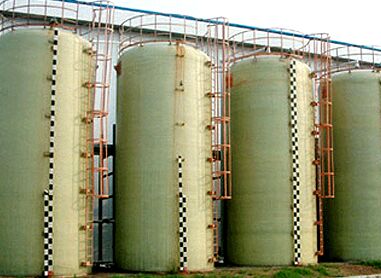

河北華強科技開發(fā)有限公司玻璃鋼鹽酸罐成功案例圖：

二、檢測玻璃鋼鹽酸罐中樹脂含量的試驗步驟

1、試樣制備按總則的規(guī)則。實驗資料厚度小于5mm時，試樣的厚度取原始厚度；當(dāng)實驗資料厚度大于5mm時，放棄原始厚度，但取其它方向的尺寸等于或小于5mm。　

2、試樣外觀反省按總則規(guī)則。　

3、試樣用蘸有溶劑的軟布擦拭后進行一下解決①在干燥室防置24h；②80℃干燥2h放入干燥器內(nèi)冷卻至室溫；

4、在600±20℃茂福爐內(nèi)加熱坩堝10~20min，而后放在干燥器中，冷卻至室溫，稱重，精確到0.1mg。　

5、制備好的試樣放在坩堝中進行稱重，準確到0.1mg；　

6、把盛有試樣的坩堝放入茂福爐內(nèi)進行灼燒：①升溫到350~400℃，半個小時左右，②升溫至600±20℃，直到試樣中的一切碳全副隱沒。這個時分環(huán)氧、聚酯玻璃鋼均需30分鐘左右，酚醛玻璃鋼需求90~120分鐘。　

7、把帶有剩余物的坩堝從茂福爐中取出，放在干燥器內(nèi)冷卻進行稱重準確到0.1mg。　

8、反復(fù)灼燒，恒溫，冷卻，稱重，曉得兩次稱重后果不差1mg為止。

以上是河北華強科技開發(fā)有限公司專業(yè)技術(shù)人員為您詳解的避免使用玻璃鋼鹽酸罐出現(xiàn)滲漏現(xiàn)象的方法及檢測樹脂含量的試驗步驟，希望對您有所幫助，如果您有這方面的需求請聯(lián)系我們或來直接廠參觀訂購，總經(jīng)理及全體員工熱忱歡迎您的到來！
