如何檢測玻璃鋼罐的樹脂含量及使用時注意事項

如何檢測玻璃鋼罐的樹脂含量及使用時注意事項

一、如何檢測玻璃鋼罐的樹脂含量？

璃鋼材質的性能是玻璃纖維與粘結劑性能的綜合體現，因此兩者不同的選配將得到不同性能的玻璃鋼制品。玻璃鋼力學性能的特點就是強度高．其相對密度為1.4~2.2，僅為碳鋼的1/3~1/4，力比強度(抗拉強度/相對密度)是碳鋼的2~3倍，玻璃鋼的強度隨膠粘劑含量增多而降低，因此為了保證足夠的強度，玻璃鋼中的樹脂含量需要控制。

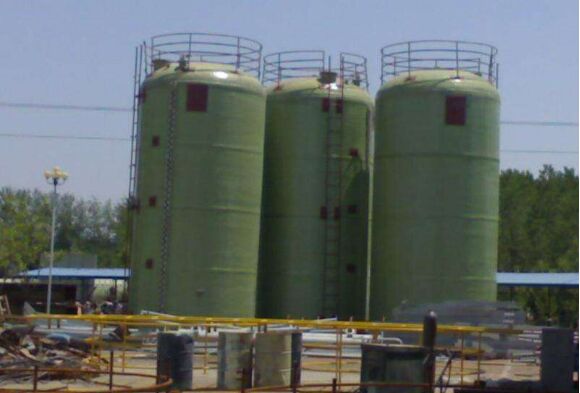

河北華強科技開發有限公司玻璃鋼罐現場施工圖：

      下面簡單介紹下檢測玻璃鋼儲罐樹脂含量的實驗步驟有哪一些？
1、試樣制備按總則的規定。試驗材料厚度小于5mm時，試樣的厚度取原始厚度；當試驗材料厚度大于5mm時，保持原始厚度，但取其它方向的尺寸等于或小于5mm。
2、試樣外觀檢查按總則規定。
3、試樣用蘸有溶劑的軟布擦拭后進行一下處理①在干燥室防置24h；②80℃干燥2h放入干燥器內冷卻至室溫；
4、在600±20℃茂福爐內加熱坩堝10~20min，然后放在干燥器中，冷卻至室溫，稱重，準確到0.1mg。
5、制備好的試樣放在坩堝中進行稱重，精確到0.1mg；
6、把盛有試樣的坩堝放入茂福爐內進行灼燒：①升溫到350~400℃，半個小時左右，②升溫至600±20℃，直到試樣中的所有碳全部消失。這個時候環氧、聚酯玻璃鋼均需30分鐘左右，酚醛玻璃鋼需要90~120分鐘。
7、把帶有殘余物的坩堝從茂福爐中取出，放在干燥器內冷卻進行稱重精確到0.1mg。
8、重復灼燒，恒溫，冷卻，稱重，知道兩次稱重結果不差1mg為止。
      最終可得出試樣樹脂含量，根據試樣，我們可以保證玻璃鋼樹脂含量在一個合理范圍內。


二、使用玻璃鋼罐需要注意的問題

玻璃鋼罐產品作為容器設備，在使用時需要正確的使用，有利于玻璃鋼罐產品的性能穩定。
1、玻璃鋼罐不可隨意在頂部上加重物，常壓罐嚴禁負壓使用；
2、防止震動，不可在接管在施加載荷，有振動源的接管要設置有效地避振舉措措施；
3、不可靠近火、熱源附近安裝；
4、玻璃鋼罐、玻璃鋼塔器其最大工作壓力，都不答應超過設計指定值，除非特殊設計，其振動源（攪拌、反沖裝置）冷熱管都應與罐體隔離支撐；
5、常壓玻璃鋼罐是指與大氣連通的靜液壓罐，尤其是立式平底罐，應確保罐體與大氣通暢良好，不會因放空，進料或溫度變化而帶壓（正負壓）；
6、只限于在設計前提下使用，玻璃鋼儲罐不能隨意變更使用介質（包括介質濃度）、溫度、使用壓力等。
      除了以上幾點，還需要對玻璃鋼罐進行定期保養，在設計之前，要考慮玻璃鋼罐的使用情況，以及是否需要做玻璃鋼防腐保溫防護涂層，以更好的保證罐體的使用。

以上是河北華強科技開發有限公司專業技術人員為您詳解的如何檢測玻璃鋼罐的樹脂含量及使用時注意事項，希望對您有所幫助，如果您有這方面的需求請聯系我們或來直接廠參觀訂購，總經理及全體員工熱忱歡迎您的到來！
